Et elektrisk hegnssystem består af en elektrisk hegnsenergizer, en hegnstråd eller en kombination af tråde, som understøttes af isolatorer monteret på stolper. Sammen med jordingssystemet danner disse et pulserende højspændings-ÅBEN KREDSLØB, hvor dyret fungerer som det sidste led, der fuldender kredsløbet. Hegnets effektivitet ligger i selve chokket – i begge betydninger af ordet.
DE VIGTIGSTE PUNKTER ER:
- En effektiv energizer.
- God og effektiv jordforbindelse af energizeren.
- Ledningsevnen i den jord, dyret står på.
- God isolering af den strømførende leder.
- Valg af trådtype – jo tykkere trådmål, jo bedre. Galvaniseret stål, højstyrketråd eller polytråd (ledende tråde i en plastbelagt tråd).
Et elektrisk hegn er ikke et ideelt miljø for elektrisk ledning. Langs et typisk hegn findes mange forhold, som kan aflede eller bremse strømmen. Disse forhold kaldes samlet for “hegnsbelastningen”.
Ukrudt eller vegetation, der vokser op mod tråden, er den mest almindelige årsag til tung hegnsbelastning. Grønne planter leder spænding og strøm fra hegnet ned i jorden. Andre forhold, som kan stjæle spænding, er: revnede eller ødelagte isolatorer, isolatorer af dårlig kvalitet, hængende tråde eller tråde, der rører uisolerede materialer. Vådt vejr forværrer alle problemerne. Hvis nok forhold trækker strømmen ud, bliver hegnet “kortsluttet”.
Rustne tråde, dårlige samlinger eller for tynd tråd reducerer også strømflowet. De leder måske ikke spændingen til jorden, men de bremser strømmen og skaber modstand — hvilket også øger hegnsbelastningen.
Selve hegnets længde bidrager også. Jo længere hegn, desto højere kapacitans — hvilket betyder, at hegnslinjen har sværere ved at “holde på” energien. På meget lange hegn kan dette være en stor faktor.
Korrekt konstruktion, kvalitetskomponenter, en kraftig nok energizer, god jordforbindelse og ordentlig vedligeholdelse er nøglerne til at holde hegnsbelastningen lav.
Mangelfuld jordforbindelse er den mest almindelige årsag til fejlfunktion i elektriske hegn. Se afsnittet om jordretursystem.
I områder med meget sne og is kan ekstra jordforanstaltninger være nødvendige. Sne og regnvand leder ikke strøm særlig godt, og frossen jord sænker jordens ledningsevne. For dyr, der går i elektriske folde om vinteren, kan du forbedre hegnets funktion ved at bruge et live/earth-retursystem.
Hvordan elektriske hegn fungerer
Som illustreret i diagrammet nedenfor: jo kraftigere energizeren er, jo “tykkere” bliver energilinjen, dvs. mere energi er til rådighed for at kompensere for lækager som vegetation og fugt. Dette hjælper med at opretholde spændingen over længere afstande. Der er dog en sikkerhedsgrænse for maksimal energimængde. Alle Gallagher energizere er bygget efter de højeste sikkerhedsstandarder.
Den gennemsnitlige pulsvarighed er 100 milliontedele af et sekund, med mindst ét sekund mellem hver puls.
|
|
 |
Skal et elektrisk hegn være et lukket kredsløb?
Det korte svar er: nej. Et elektrisk hegn må ikke danne et fuldt lukket kredsløb i sig selv. Når et dyr rører tråden, fungerer det som den manglende forbindelse, som fuldender kredsløbet og dermed modtager stødet.
Vegetation kan også fungere som den manglende forbindelse — men dette er uønsket, da det skaber lækstrøm og reducerer hegnet effekt. Mængden af stød, som dyret modtager, afhænger af, hvor meget strøm der er blevet “lækket” mellem energizeren og dyret.
Derfor anbefales en kraftigere energizer, når hegnet står i områder med tæt bevoksning.
|
|
 |
Energizerens funktion
Batteridrevne energizere — Funktion
Et batteri driver en oscillator (flyback‑converter), som hæver spændingen til ca. 500 volt. Denne spænding ensrettes og lagres i en kondensator. Hvor meget energi, der lagres, afhænger af kondensatorens størrelse og spændingen (Volt × Kapacitans / 2 = Joule).
Denne energi aflades én gang i sekundet gennem en pulstransformer via en thyristor. Pulstransformeren hæver spændingen yderligere — typisk til ca. 7000 volt — som sendes ud på hegnslinjen.
|
 |
230V netdrevne energizere — Funktion
En 230V energizer fungerer efter samme princip, men oplader kondensatoren ved hjælp af en spændingsfordobler. Der er derfor ingen oscillator. Kondensatoren oplades til ca. 700 volt, hvorefter energien aflades gennem pulstransformeren — ligesom ved batterimodeller.
Pulsen sendes til hegnslinjen. Når et dyr rører tråden, fuldender det kredsløbet via jorden og får stød. Derfor er jordforbindelsen lige så vigtig som hegnstråden.
|
 |
TV- og telefonforstyrrelser
Gallagher‑energizere skaber ikke selv forstyrrelser. Forstyrrelser skyldes normalt: • dårlige samlinger • isolationsfejl • vegetation, der rører tråden • gnister fra defekte isolatorer
Her er en tjekliste:
- Jordforbindelsen skal være tilstrækkelig.
- Jordspyddet skal være mindst 10 m fra sikkerhedsjord og nedgravede rør.
- Energizeren må ikke forbindes til sikkerhedsjord eller vandrør.
- Stik og kabler skal være i god stand.
- Jordkablet må ikke røre bygninger — de kan fungere som antenne.
- Jordforbindelsen skal være mindst 10 m fra radiosignaler og telefonledninger.
- Hegnet bør ikke løbe parallelt med el- eller telefonkabler.
- Brug kvalitetsisolatorer — gnister i dårlige isolatorer forårsager støj.
- Vegetation nær tråden kan skabe gnister tæt på radioer.
For at finde gnister: gå langs hegnet med en transistorradio på AM-båndet, indstillet mellem stationer. Knaselyden bliver højere jo tættere du kommer på fejlen.
Hvis problemet fortsætter efter tjeklisten, udfør følgende test:
- Kør energizeren uden hegn- og jordkabler tilsluttet. Hvis radioen er stille, kommer støjen fra hegnet/jorden. Hvis radioen stadig klikker, stammer problemet fra energizeren eller strømforsyningen.
- For at skelne mellem energizer og strømforsyning:
-
- Afbryd hegn- og jordkabler helt.
- Lad en person lytte ved radioen.
- Tænd energizeren. Lige før det aftalte klik (fx det 5. klik), trak du stikket ud.
- Hvis dette klik ikke høres → forstyrrelsen kommer fra strømforsyningen.
- Hvis klikket stadig høres → problemet er i energizeren.
Hvis problemet skyldes energizeren, skal den indsendes til service med en fejlbeskrivelse. </
Bortbrænding af vegetation
Vi anbefaler ikke elektro-plasttråd eller -bånd (Electro Plastic wire/tape) til hegn over 800 meter i én streng. Hvis du bruger 2 eller 3 parallelle linjer, kan du forbinde dem sammen i begge ender, hvilket gør det muligt at indhegne op til ca. 1000 meter. Til længere afstande anbefaler vi galvaniseret eller højstyrke-ståltråd, da elektrisk modstand ellers bliver for høj.
Installation af energizer til 230V strøm (mains)
Disse modeller (alle moderne netdrevne energizere) er designet til at blive monteret indendørs.
For 230V energizere: • monter enheden på en væg, under tag og uden for børns rækkevidde • placér den tæt på et beskyttet strømudtag • undgå at håndtere PVC-ledninger ved temperaturer under +5°C
Installer jordspyddet mindst 10 meter fra sikkerhedsjord og slå det mindst 1 meter ned i permanent fugtig jord. Brug dobbeltisoleret HT-kabel til at forbinde spyddet til den sorte jordterminal. Tilslut aldrig energizeren til husets sikkerhedsjord.
I tør jord kan det være nødvendigt at installere ekstra jordspyd med ca. 3 meters mellemrum. Brug HT-kabel til at forbinde den røde (eller blå halvpower) terminal til hegnslinjen. Tilslut strømmen og tænd enheden.
Den røde indikator til højre viser, at der er strøm til enheden. Den venstre røde indikator blinker ca. én gang i sekundet, hvilket betyder, at energizeren fungerer korrekt. Modeller med jordfejlsmåling viser hegnets tilstand — især nyttigt i områder med meget vegetation.
I områder med dårlig jordforbindelse kan det være nødvendigt med et jordretursystem. Brug mindst tre parallelle strømførende tråde for maksimal effektivitet. Undgå stenede, ujævne eller stejle områder hvis muligt.
Spænd trådene med passende isolatorer, så de kun buer en smule. Forbind alle strømførende tråde i begyndelsen og slutningen af hver sektion.
Installation af batteridrevet energizer
Installation af batterimodeller ligner installation af 230V-modeller — men batterienheder kan placeres frit i marken, hvor du ønsker.
Sørg for, at energizeren er slukket, før du tilslutter batteriet. Placér enheden tæt på hegnslinjen og slå jordspyddet ned i fugtig jord.
For 12V energizere tilsluttes: • rød (positiv) klemme → batteriets plus • sort (negativ) klemme → batteriets minus En fritidsbatteritype anbefales — bilbatterier tåler ikke dybafladning.
Den røde terminal på energizeren forbindes til hegnslinjen, og den sorte til jordspyddet (1 meter galvaniseret stålspyd anbefales).
Når energizeren tændes, blinker en grøn LED én gang i sekundet. Når batteriniveauet er lavt, skifter den til rød. Hvis polariteten er omvendt, lyder en alarm.
På 6V og 9V energizere blinker en kraftig rød LED ved korrekt funktion. Hvis lyset forbliver konstant tændt, skal batteriet kontrolleres.
I områder med dårlig jord kan et jordretursystem være nødvendigt. Brug 3 parallelle tråde for optimal funktion. Spænd trådene let og brug gode isolatorer. Forbind alle strømførende tråde i starten og slutningen af hver hegnssektion.
Generelle tips til elektrisk hegn
Tjek hegnslinjen regelmæssigt for vegetation og nedfaldne grene. Begge dele stjæler spænding fra tråden.
Brug altid dobbeltisoleret HT/HTG-kabel i bygninger eller under porte. Almindelig installationsledning er kun godkendt til ca. 600 volt og medfører lækstrøm.
Hegnet behøver ikke danne en fuld kreds — dyret fuldender kredsløbet.
Ved flere parallelle tråde bør disse forbindes sammen jævnligt og ved hver sektion.
Før kabler under porte (ikke over dem) med HTG-kabel i et beskyttet plastikrør, nedgravet mindst 25 cm. Vend rørets ender nedad så vand ikke løber ind.
Jordretursystem
Jording er en vital del af hele hegnssystemet. Kredsløbet skal kunne vende tilbage gennem jorden via jordspyddene til energizeren. Jordspyddene skal være uafhængige af bygningens sikkerhedsjord og placeres mindst 10 meter væk.
Alle elektriske systemer skal danne et komplet kredsløb fra plus (live) til minus (jord). Dyret bliver den manglende forbindelse, der fuldender kredsløbet.
Vegetation kan også fuldende kredsløbet og trække spænding ud. Hold derfor hegnslinjen fri for bevoksning.
Et effektivt jordingssystem består af tre galvaniserede 1 meter jordspyd, placeret ca. 3 meter fra hinanden og forbundet med 2,5 mm galvaniseret wire. Forbind dette system til energizerens jordterminal med højspændingskabel.
Installer spyddene i fugtig jord hvis muligt. Under tørkeperioder kan du vande jorden omkring dem.
Ved meget dårlig jord (sand, tørv, grus, meget tør jord, sne eller frost) kan jordingssystemet forbedres ved:
- at øge antallet af jordspyd
- at føre en jordtråd parallelt med hegnslinjen og forbinde den til jordspyd i intervaller
Test af jordingssystemet
For at teste din jordinstallation skal du først kortslutte den strømførende hegnstråd til jorden — enten ved hjælp af en metalstang eller ved at lade tråden ligge på jorden over ca. 100 meter og mindst 30 meter fra energizeren.
Mål spændingen mellem JORD og jordspyddet med et voltmeter. Hvis spændingen er over 200 volt, er jordforbindelsen utilstrækkelig. Tjek alle forbindelser eller tilføj flere jordspyd.
Hvis du får et stød fra jordspyddet, før hegnet er kortsluttet, betyder det både dårlig jordforbindelse og mulig fejl på hegnslinjen. (Tjek vegetation på tråden og isolatorfejl.)
Elektriske hegn og porte
Forbind alle strømførende tråde sammen i begyndelsen og slutningen af hver hegnssektion.
Før kabler under porte (aldrig over) i et dobbeltisoleret HTG‑kabel, placeret i et plastrør, der er nedgravet mindst 25 cm. Vink rørets ender nedad for at undgå vandindtrængning.
Forbind hver ende af kablet sikkert til hegnssektionen. Brug ikke fjederporte som strømførende overgang, da de kan gnistre og ødelægge gatehåndtag.
Et midlertidigt båndhegn kan bruges ved indgangen til en midlertidig fold. Når porten åbnes, kobles strømmen automatisk fra og reducerer risiko for gnistdannelse.
Et elastisk bungee‑reb fungerer også godt som midlertidig portløsning.
Steder med store retningsændringer eller porte er gode placeringer til afbryderswitche for nem fejlfinding.
Elhegn – anbefalede højder
Her er nogle generelle anbefalinger til hegnshøjder for forskellige dyrearter:
- Grævlinger: 3 tråde:
100 mm, 330 mm, 580 mm
- Kvæg: 2 tråde:
600 mm, 920 mm
- Katte, hunde, ræve: 4 tråde:
110 mm, 270 mm, 430 mm, 580 mm
- Hjorte: 4 tråde:
460 mm, 1020 mm, 1480 mm, 1880 mm
- Hægre: 2 tråde:
200 mm, 350 mm
- Heste: 3 tråde:
460 mm, 1020 mm, 1480 mm
- Oddere / mink: 3 tråde:
70 mm, 140 mm, 210 mm
- Svin: 2 tråde:
230 mm, 535 mm
- Kaniner: 4 tråde:
110 mm, 200 mm, 290 mm, 410 mm
- Får: 4 tråde:
225 mm, 460 mm, 550 mm, 920 mm
Disse er anbefalinger baseret på erfaring. Juster højden efter dyretype og terræn — og hvis du er i tvivl, tilføj en ekstra tråd.
Det kan være nyttigt at kombinere elektriske hegn med faste hegn, især ved unge dyr, som skal lære at respektere strømførende hegn.
Hjorte “måler” hegn visuelt, før de springer. Du kan forhindre dette ved at montere en elektrisk tråd på et eksisterende hegn i ca. 1,8 m højde. Når hjorten forsøger at måle, får den et stød og springer ikke.
En effektiv teknik er at smøre peanutbutter på tråden i ca. 1,2 m højde for at lokke hjorten til at røre tråden — så lærer den hegnet at kende.

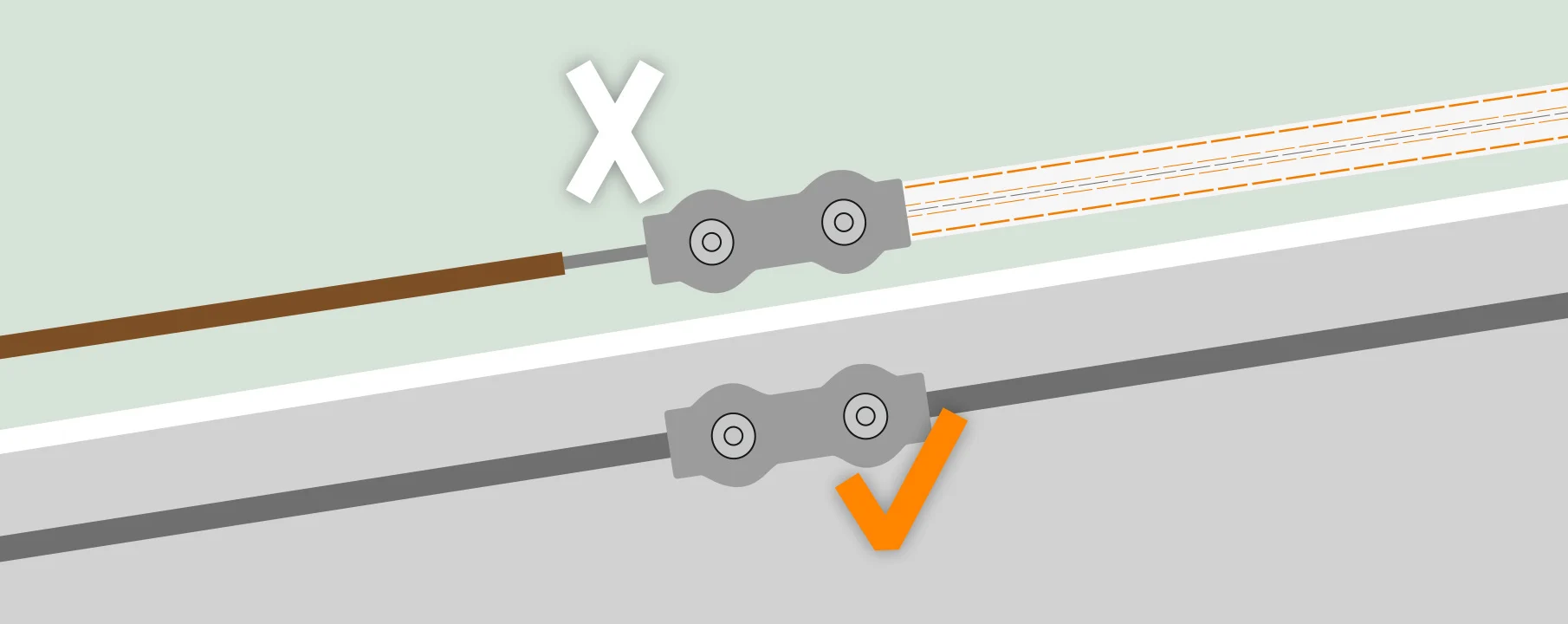

Forbindelse af tråd, reb og bånd
Lynbeskyttelse
Lynnedslag kan ødelægge energizere. Du kan reducere risikoen ved at afkoble energizeren fra hegnslinjen og strømmen under tordenvejr.
Et lynafleder‑system anbefales for at beskytte energizeren. Lyn søger altid den letteste vej til jord — derfor skal jordingen af lynsystemet være mindst lige så god som energizerens jord.
En simpel spole (choke) kan fremstd gennem lynaflederens keramiske skiver til jord.
I områder med hyppige lynnedslag kan ekstra lynafledere opsættes i fugtige områder på ejendommen.
Sikkerhedskrav og regler
- Elektriske hegn skal installeres og bruges, så de ikke udgør en elektrisk fare for mennesker, dyr eller omgivelser.
- Konstruktioner, der kan medføre indfiltring eller fastklemning af dyr eller mennesker, skal undgås.
- Et elektrisk hegn må ikke forsynes fra mere end én energizer – og ikke fra flere uafhængige udgange på den samme energizer.
- Afstanden mellem to elektriske hegn med forskellige energizere skal være mindst 2 meter.
- Hvis dette mellemrum skal lukkes, skal det ske med ikke‑ledende materiale.
- Pigtråd eller barberbladstråd må aldrig elektrificeres.
- Alle dele af et elektrisk hegn, der står ved en offentlig sti eller vej, skal være tydeligt markeret med advarselsskilte.
- Advarselsskilte skal opsættes hver 10–50 meter, og afstanden må aldrig overstige 90 meter.
- Skilte skal være mindst 100 mm x 200 mm, gul baggrund, sort tekst, med teksten: “PAS PÅ – ELEKTRISK HEGN”.
- Teksthøjden skal være mindst 25 mm, og skiltet skal være dobbeltsiddet.
- Jordspyd til energizere (undtagen små batteridrevne modeller) skal være slået mindst 1 meter ned i jorden.
- Kabler ført inde i bygninger skal være dobbeltisolerede HT- eller HTG-kabler.
- Kabler i jord skal ligge i isolerende rør.
- Kabler må ikke skades af dyrehover eller køretøjer.
- Elhegnskabler må ikke ligge i samme rør som 230V-ledninger, kommunikationskabler eller dataledninger.
- Hegnstråde må ikke krydse over luftledninger (el/tele). Hvis nødvendigt, må kryds kun ske nedenunder og i ret vinkel.
Hvis hegn eller kabler placeres nær luftledninger, skal følgende minimumsafstande holdes:
Under 1000 volt: 3 meter
1000–33.000 volt: 4 meter
Over 33.000 volt: 8 meter
Når elhegn føres nær luftledninger, må hegnets højde ikke overstige 2 meter i følgende afstande fra ledningen:
2 meter til begge sider for ledninger under 1000 V
15 meter til begge sider for ledninger over 1000 V
Der skal altid være mindst 10 meter mellem energizerens jordspyd og andre jordingssystemer såsom: • el-installationens beskyttelsesjord, • jord tilhørende telekommunikation • eller andre nedgravede metalfundamenter.
Hegn til fugle, kæledyr eller træningshegn kan forsynes med lavenergi‑energizere, da disse er tilstrækkelige og sikre.
Ved elektriske fuglehegn på bygninger må ingen tråd være forbundet til jordspyddet.
Advarselsskilte skal altid være monteret på steder, hvor personer kan komme i berøring med hegnet.
Et ikke‑elektrificeret hegn med pigtråd eller barberbladstråd kan bruges som støttehegn bag elektriske tråde. De elektriske tråde skal sidde mindst 150 mm væk fra pigtrådens lodrette plan. Pigtråden skal jordes med jævne mellemrum.
Hvis elhegnet krydser en offentlig passage, skal der installeres en ikke‑elektrificeret port eller et trappetrin (“stile”).
Ved sådanne kryds skal advarselsskilte opsættes på de nærmeste elektriske tråde.
